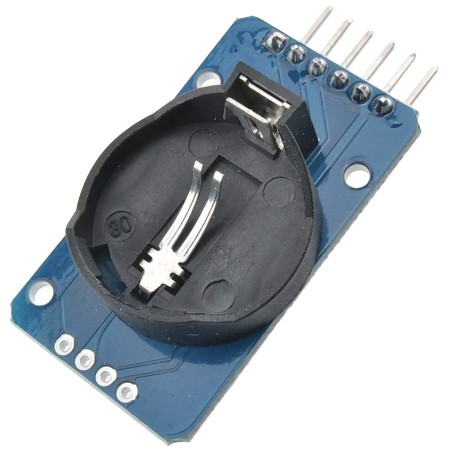

Reloj de tiempo real y sensor de temperatura SPI e I2C
DS3231 es un reloj en tiempo real (RTC) I2C extremadamente preciso y de bajo costo, con un oscilador de cristal con compensación de temperatura (TCXO) y un cristal integrados.
El dispositivo DS3231 incorpora una entrada de batería, para cuando sea necesario desconectar la fuente de alimentación principal y continua manteniendo un cronometraje preciso. El oscilador integrado mejora la precisión a largo plazo del dispositivo y reduce el número de componentes de la línea de producción. El DS3231 está disponible en rangos de temperatura comerciales e industriales, utilizando un paquete de 16 pines 300mil SO.
RTC mantiene información de segundos, minutos, horas, día, fecha, mes y año. Menos de 31 días del mes, la fecha de finalización se ajustará automáticamente, incluidas las correcciones por año bisiesto. El reloj funciona en la indicación de 24 horas o de banda / AM / PM del formato de 12 horas. Proporciona dos despertadores configurables y un calendario que se puede configurar en una salida de onda cuadrada. La dirección y los datos se transfieren en serie a través de un bus bidireccional I2C.
Un circuito comparador y de referencia de voltaje con compensación de temperatura de precisión monitorea el estado de VCC para detectar fallas de energía, proporcionar una salida de reinicio y, si es necesario, cambiar automáticamente a la fuente de alimentación de respaldo. Además, el pin / RST se monitorea para generar un reinicio de μP manualmente.
DS3231 también tiene algunas otras características que amplían el host del sistema de características adicionales y una gama de opciones. El dispositivo integra un sensor de temperatura digital muy preciso, a través de la interfaz I2C * para acceder a él (al mismo tiempo). La precisión de este sensor de temperatura es de ± 3 ° C.El circuito de control de la fuente de alimentación en el chip puede detectar y administrar automáticamente la energía principal y de reserva (es decir, la batería de bajo voltaje) para cambiar entre la fuente de alimentación. Si el suministro eléctrico principal falla, el dispositivo puede continuar proporcionando tiempo y temperatura precisos, el rendimiento no se ve afectado. Cuando el valor de voltaje o de recarga de energía principal vuelve a estar dentro del rango permitido, la función de reinicio en el chip se puede usar para reiniciar el microprocesador del sistema.
Funciones RTC
- Fecha con segundos, minutos, horas, numero día, día de la semana, mes y año.
- Compensación de año bisiesto.
- Formato de hora configurable en 12 o 24 horas
- 2 alarmas configurables
- Circuito compensador de temperatura para el voltaje de referencia interno
Ejemplo de conexion
- SCL – A5
- SDA – A4
- VCC – 5V
- GND – GND
Especificaciones
- Voltaje de Operación: 3.3V – 5V
- RTC de alta precisión DS3231 con oscilador interno
- Exactitud Reloj: 2ppm
- Dirección I2C del DS3132: Read(11010001) Write(11010000)
- Memoria EEPROM AT24C32 (4K * 8bit = 32Kbit = 4KByte)
- Comunicación I2C, solo utiliza 2 cables.
- Salida de onda cuadrada programable
- La batería puede mantener al RTC funcionando por 10 años.
- Puede ser usado en cascada con otro dispositivo I2C, la dirección del AT24C32 puede ser modificada (por defecto es 0x57)
La compra incluye
- 1 Modulo Reloj RTC DS3231
NO INCLUYE BATERIA.
