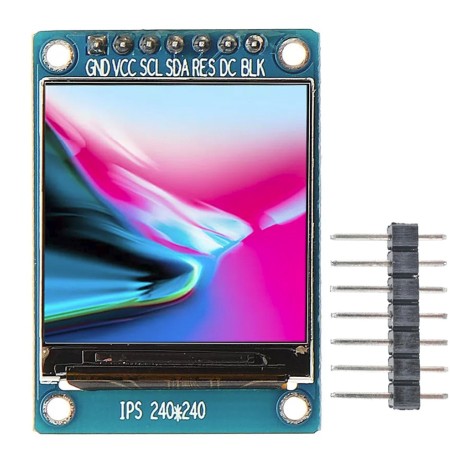

Pantalla IPS HD TFT ST7789 240*240 SPI 3.3V Full color

Display LCD IPS Ideal para proyectos de Arduino y electrónica en general.

  • Tamaño 1,3 pulgadas
  • Modo de visualización Normalmente negro IPS
  • Formato de pantalla Gráfico 240RGB * 240 matriz de puntos
  • Interfaz SPI
  • Chipset IC ST7789VW
  • Dimensiones esquema 27,78 (W) * 39,22 (H) * 3,0 +/-0,1 (T) mm
  • Resolución 240RGB * 240 puntos



Cantidad Descuento unitario Usted ahorra
10 13% $ 13.176,48
30 15% $ 45.610,88
50 17% $ 86.153,88
100 19% $ 192.579,25

$ 9.020,82 Impuestos no incluidos

9020.82 Impuestos no incluidos

$ 10.135,75 -11%

check En stock

local_shipping FREE shipping on orders over $25.00 shipped by Amazon. Details

Política de seguridad
Política de entrega
Política de devolución

LCD pequeño de 240x240 pixeles 1.3" con gran claridad en imágenes y texto para proyectos portátiles y de bajo consumo de energía. Funciona de manera serial a traves de SPI. Basado en el controlador ST7789.
Cuando encuentra estos módulos a la venta, a menudo se los identifica erróneamente como una pantalla OLED, pero en realidad son LCD IPS que tienen un ángulo de visión amplio similar al OLED.

El módulo de pantalla ST7789 que se muestra en el diagrama del circuito del proyecto tiene 7 pines: (de derecha a izquierda): GND (tierra), VCC, SCL (reloj de serie), SDA (datos de serie), RES (reinicio), DC (o D / C) : datos / comando y BLK (luz de fondo).

La conexión del pin BLK es opcional. La luz de fondo se apaga cuando el pin BLK está conectado a tierra (GND).
El controlador de pantalla TFT ST7789 funciona solo con 3.3V (fuente de alimentación y líneas de control). El módulo de pantalla se suministra con 3.3 V (entre VCC y GND) que proviene de la placa Arduino.
Para conectar Arduino al módulo de pantalla, usé divisor de voltaje para cada línea, lo que significa que hay 4 divisores de voltaje. Cada divisor de voltaje consta de resistencias de 2.2k y 3.3k, esto hace que 5V caigan a 3V, lo cual es suficiente.

Conexión pines

  • 1. GND: Power ground
  • 2. VCC: Power 3.3+
  • 3. SCL: SPI clock line
  • 4. SDA: SPI data line
  • 5. RES: Reset
  • 6. DC: Data/command selection foot
  • 7. BLK: Backlight control.

Características técnicas:

  • Tamaño Display: 1.3 pulgadas
  • Material: HD IPS  Pantalla a color, el color es más vivo que el TFT LCD ordinario.
  • Resolución : 240 x 240 display, La dirección puede ser ajustada, horizontal y vertical.
  • Chipset: ST7789
  • Display área: 23.4 x 23.4 mm
  • Tamaño del módulo: 27.78 x 39.22 mm
  • Tipo de  Interface type: 4-wire SPI
  • Número de pines: 7PIN
  • Full view
  • Temperatura de trabajo: -20°C~70°C

La compra incluye

  • Pantalla IPS HD TFT ST7789 240*240
ZJY-IPS130-V2.0
3000 elementos:

ZJY-IPS130-V2.0-CODIGO

CODIGO

file_download Descargar (20.54MB)
