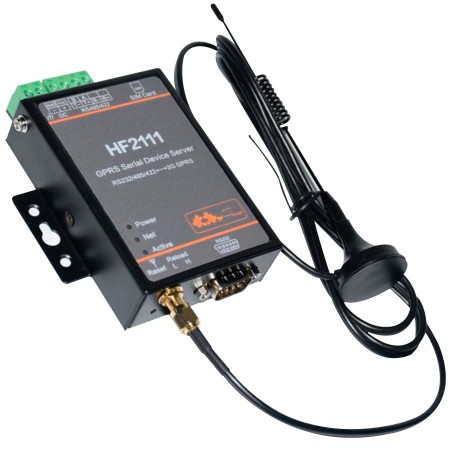

Conversor RS232 RS485/RS422 a GPRS GSM

Serial A GPRS La tecnología de comunicación inalámbrica WAN GPRS mejorará la aplicación de la comunicación industrial en mayor grado. Es de grado industrial. El dispositivo serial RS232 / RS485 / RS422 está conectado a la red celular. El máximo puede transmitirse a la dirección IP de 2 servidores. Los usuarios pueden lograr que el dispositivo serie existente se conecte a la red en cualquier lugar a través de la configuración más básica.

Transmisión trasparente por network

En este modo el usuario puede enviar información a un servidor especifico a través del HF2111

Soporta 3 diferentes tipos de coneciones RS232 RS485 y RS422

Mensaje transparente transmisión

En este modo, el usuario puede enviar un mensaje a un servidor especifico a través del HF2111,

También el mensaje recibido del teléfono puede reenviarse a dispositivo serie, con una configuración de parámetros simple, puede lograr una comunicación de datos entre el teléfono y el dispositivo serie.

Comunicación con pila de carga en tiempo real

El acceso HF2111 a la pila de carga, en tiempo real envía todos los datos al servidor, es más conveniente para la administración, y la función de FTP. HF2111 puede ayudar al usuario a conectar el dispositivo para actualizar la MCU de la pila de carga directamente.

Open SDK

Productos como la computadora industrial posee la interfaz SDK para que el usuario realice un desarrollo secundario y así lograr la recopilación de datos, el análisis de datos, la conversión de protocolos, el procesamiento lógico, la carga de datos, etc.

Pulso de datos personalizados

El usuario puede personalizar el contenido y el intervalo de tiempo de envío de un paquete de pulsos. Después de enviar el paquete y alcanzar el intervalo de tiempo, el dispositivo enviará un pulso automáticamente. Se puede usar para mantener el enlace TCP entre los dispositivos y el servidor, o para hacer alguna otra aplicación mediante un paquete personalizado de pulsos.

Parámetro de mensaje configurable

El usuario puede enviar un mensaje al dispositivo para configurar un parámetro sobre la plataforma de mensaje M2M o un numero telefónico

Protección Hardware

ESD static discharge

• Test program ----Contac Discharge---Air Discharge
• RS232-------------------±8KV------------------±15KV
• RS485-------------------±8KV------------------±15KV
• RS422-------------------±8KV------------------±15KV
• RJ45 Interface---------±8KV------------------±15KV
• Powe interface--------±8KV------------------±15KV

EFT electrial Fast transient bursts

• Test program ----Anti-surge (comon mode) (8/20us)-------Anti-surge (Diferent mode) (8/20us)-----Pulse group
• RS232------------------------------±4KV--------------------------------------------------(-)-------------------------------------(-)
• RS485------------------------------±4KV------------------------------------------------±2KV-------------------------------±1.5KV
• RS422------------------------------±4KV------------------------------------------------±2KV-------------------------------±1.5KV
• RJ45 Interface--------------------±4KV------------------------------------------------±2KV-------------------------------±1.5KV
• Powe interface----------------------(-)-----------------------------------------------------(-)------------------------------------(-)

Aplicaciones

El dispositivo HF2111 conecta el dispositivo serie a GSM/GPRS.

• Impresoras Fiscales
• Maquinarias Industriales
• PLC
• Monitoreo remoto de equipos
• Seguimiento de activos y telemetría
• Aplicación de seguridad
• Sensores y controles industriales
• Dispositivos médicos
• Máquinas de cajeros automáticos
• Dispositivos de recolección de datos
• Fuente de alimentación universal (UPS) unidades de gestión
• Equipo de telecomunicaciones
• Dispositivos de visualización de datos
• Instrumentos portátiles
• Módems
• Relojes y terminales de tiempo / asistencia

Especificaciones

• Tipo de comunicación: GSM/GPRS
• Data Rate : 85.6Kbps(DL,UL)
• Frecuencia: 850/ 900/1800/1900MHz
• Multi-Slot Clase: GPRS Class 12
• Terminal de dispositivo clase: Class B
• Esquema de código: CS1 ~ CS4
• Máximo poder en trasmisión: GSM850/GSM900: Class 4(2W) --- DCS1800/PCS1900: Class 1(1W)
• Aplicación: AT Command
• Protocolo Network: TCP/UDP
• Max Link: 3
• SIM Card: 1.8V/3V
• Antena Interface: SMA(hembra, 50Ω)
• Interface puertos : 1 RS232/RS422/RS485 RS232: DB9 RS485/RS422: 5.08mm conector
• Data Bits: 5,6,7,8
• Stop Bit: 1,2
• Charity Bit: None,Even,Odd
• Baud Rate: 1200bps ~ 115.2Kbps
• Flow Control: RTS/CTS
• Buffer: 1K
• Dimensiones: 95 x 65 x 25mm
• Temperatura de trabajo:-40 ~ 85°C
• Temperatura de almacenamiento: -45 ~ 105°C 5 ~ 95% RH
• Voltaje de entrada: DC 5~36V
• Corriente de trabajo: ~400mA
• Consumo: <2W

La compra incluye

• Conversor RS232 RS485/RS422 a GPRS GSM
• Manual
• Antena
• Cable DB9
• Adaptador Plug h a bornera
