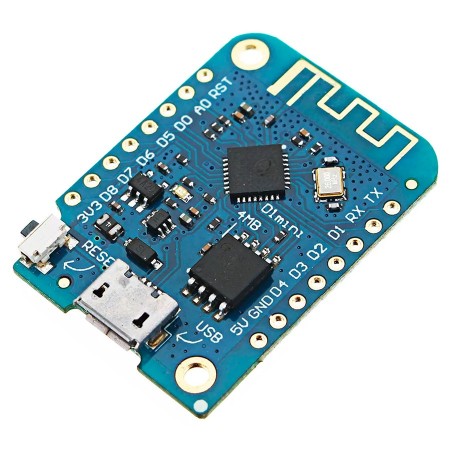

Módulo D1 Mini ESP8266EX CH340C V3
La Nueva WeMos D1 Mini V3 es una mini tarjeta WiFi basada en el chip ESP-8266EX, compatible con Arduino, con NodeMcu V2 y MicroPyton.
Con conector micro USB y driver CH340C.
Con este sencillo módulo se puede realizar el prototipo de cualquier sistema para el loT (internet of things).
Nodemcu d1 Mini V3.0
- Cristal de 26Mhz
- ESP8266EX
- Fusible de reseteo 500ma
- Memoria 4MB (32Mb) Flash
- CH340C
- Jumper Spleep link
- Orificios para montura de la placa
- Ideal para robótica domótica Arduino ESP LUA OTA
EL NodeMCUMINI V3.0 es una placa de desarrollo que está basada en el popular chip ESP8266EX.
El concepto es muy similar al de Arduino: un microcontrolador conectado a través de un puente USB-Serial que interactúa con un software en la PC.
El ESP8266 en el WEMOS D1 MINI V3.0 es la versión más reciente fácil de implementar como circuito integrado para WiFi.
Se trata de un SoC (System on Chip) que integra en una sola pieza de silicio un procesador de aplicaciones con electrónica necesaria para la comunicación por RF (Wifi).
Esta placa nos permite aprovechar el procesador que está dentro del ESP8266EX y realizar software que corre en el ide de arduino, no solamente usarlo como un puente entre el microcontrolador y la red wifi
La última Versión de Wemos D1 mini V3.0 cuenta con un esp8266 EX una Cpu con un cristal de 26 megahertz una memoria flash externa de 4 MegaBytes 32megabit , boton y fusible de reseteo 500miliampers LED de funcionamiento y huecos de monturas para fijar al proyecto
Conserva el botón de reseteo, antena externa y pin outs idénticos a las versiones anteriores. En la parte trasera de la placa, el CH340G ha sido remplazado por el Ch340C.
Diferencias entre el modelo anterior 2.2 y el más reciente modelo 3.0
- Se remplazó el cristal de 12MHz por uno de 26Mhz
- Se remplazó el Esp8266X por un ESP8266EX
- Se añadió Fusible de reseteo 500ma
- Se remplazó el Ch340G por el CH340C
- Se añadió un jumper Spleep link
- Se añadieron orificios para montura de la placa
PIN
- Pin -------- Function ------------------- ESP-8266 Pin
- TX -------- TXD ---------------------------- TXD
- RX -------- RXD ---------------------------- RXD
- A0 -------- Analog input, max 3.3V input --- A0
- D0 -------- IO ----------------------------- GPIO16
- D1 -------- IO, SCL ------------------------- GPIO5
- D2 -------- IO, SDA ------------------------ GPIO4
- D3 -------- IO, 10k Pull-up ------------------ GPIO0
- D4 -------- IO, 10k Pull-up, BUILTIN_LED ------ GPIO2
- D5 -------- IO, SCK ------------------------- GPIO14
- D6 -------- IO, MISO ------------------------ GPIO12
- D7 -------- IO, MOSI ------------------------ GPIO13
- D8 -------- IO, 10k Pull-down, SS ------------- GPIO15
- G -------- Ground ------------------------ GND
- 5V -------- 5V ------------------------------ (-)
- 3V3 ------ 3.3V ----------------------------- 3.3V
- RST ------ Reset ---------------------------- RST
Características
- Utiliza el conversor USB a UART CH340C
- Open-source
- Procesador principal ESP-8266EX
- Memoria Flash 4Mbytes
- 11 pines Input / Output digital, todos los pines tienen interrupción / pwm / I2C / admite un cable (excepto D0)
- 1 entrada analógica (entrada máxima 3.2V)
- Clock Speed 80MHz/160MHz
- LDO onboard
- Hilera de pines de 2x 8 pines de 2.56 mm compatible con protoboard
- Botón de reset
- Fusil de reset 500mah
- Conector micro USB
- Antena PCB
- Dimensiones de la placa: 35 x 25 x 5 mm
La compra incluye
- Modulo D1 Mini ESP8266EX CH340C V3
- Juego de pines
