Modulo temporizador con salida de rele

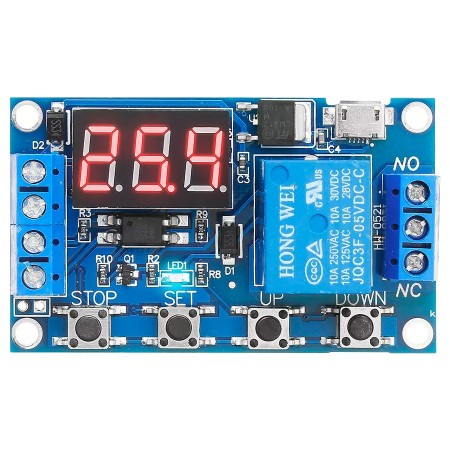

El módulo se compone de una pantalla digital de led de 3 dígitos, un relé, cuatro botones, una entrada micro USB y una bornera de alimentación y señal.

En la bornera del rele encontramos el normal abierto y el normal cerrado y el del medio que es el común.

Datasheet

Cuenta con 7 modos de trabajo:

Después de seleccionar el modo, presione brevemente SET para configurar el parámetro correspondiente

Presione UP o DOWN para establecer el valor del parámetro y STOP para correr el punto decimal.

Después de configurar el valor de los parámetros de trabajo operativo, retardo y LOP (o repetición), presione brevemente SET para fijarlo.

Este mismo proceso se hace para todos los modos de trabajo.

• Modo P 1.1: Es el modo temporizador sin interrupciones. Este modo lo que hará es disparar el relé manteniendo la salida activa por el tiempo configurado. Y luego se detiene.
• Modo P 1.2: Es el modo de temporizador con reinicio por demanda. Este modo será igual que el anterior sólo que cuando reciba una nueva señal mientras está trabajando, éste reinicia el ciclo OP (trabajo operativo).
• Modo P 1.3: Modo temporizador con corte por demanda. Este modo será igual que el primero pero si recibe nuevas señales, su contador volverá a cero y detendrá su trabajo.
• Modo P-2: Modo temporizador con retardo y sin interrupción. En este modo apenas reciba señal comienza a trabajar primero la pausa CL de trabajo, seguido del modo operativo OP. Y aunque reciba una nueva señal mientras esté trabajando, éste no hará nada y finalizará su ciclo establecido.
• Modo P 3.1: Modo temporizador con retardo y repetición con corte por demanda. Este modo lo que hará apenas reciba la señal, será iniciar su ciclo operativo OP, luego hace la pausa de trabajo CL y seguirá trabajando de este modo, según la cantidad de veces que le hayamos configurado en LOP. Pero si recibe una nueva señal mientras esté trabajando el módulo se detendrá inmediatamente y el contador volverá a cero.
• Modo P 3.2: Modo temporizador con inicio inmediato, retardo, repetición, con corte por demanda. Apenas terminamos de fijar este modo se activará el módulo sin haber recibido ninguna señal previa. Podemos decir que este sería el modo de trabajo automatizado de una única vez, que tiene el módulo temporizador. Incluso apenas termina su ciclos establecidos, si recibe una nueva señal, éste apagará el contador del display. Y para volver a activarlo deberíamos reconfigurarlo.
• Modo P-4: Temporizador con inicio por fin de pulso y reinicio por demanda por fin de pulso. Este será el único modo que se activa sólo cuando deja de recibir señal, entonces si se mantiene el disparador recién al soltarlo el módulo se activará. Por otro lado si recibe una nueva señal mientras esté trabajando, el contador se reinicia cuando la señal desaparezca.

Especificaciones:

• Pantalla de 3 digitos 7 segmentos
• Entrada MicroUSB
• Modos de funcionamiento: P1/P2/P3.
• Carga nominal: 10A 250VAC/ 10A 125VAC/ 10A 30VDC/ 10A 28VDC;
• Alimentacion: 6 a 12VDC;
• Tiempo de ajuste: 0,1 a 99,9 segundos, 1 a 999 segundos e 1 a 999 minutos;
• Salida: 3 bornera 1 NA (normal aberto), 1 NC (normal cerrado), C (comum);
• Corriente por canal: 10A;
• Dimensiones: 63x38x20mm;
• Peso: 26g.

La compra incluye:

- Modulo de retardo con salida de rele
