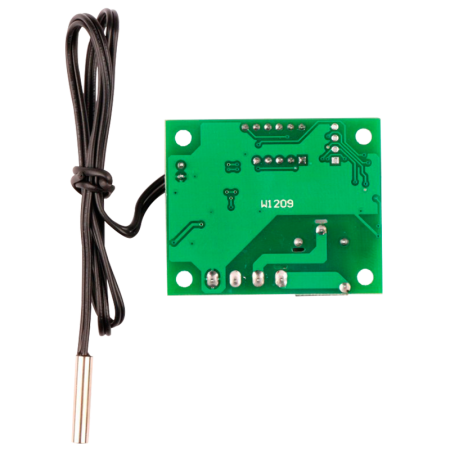

termostato Digital Programable W1209

El W1209 es un control de temperatura de bajo costo pero altamente funcional diseñado para mantener la temperatura requerida en incubadoras, invernaderos, acuarios, piscinas, congeladores, etc. es comúnmente utilizado en proyectos hechos en casa así como para proyectos mas profesionales.

Un microcontrolador es el encargado de controlar todo el proceso de control de temperatura, el cual lee el sensor digital de temperatura de alta precisión incluido en el paquete  y lo compara con un valor predeterminado, y en base a lo que se le ha programado realiza la activación/desactivación de un relevador. A pesar de contar con un microcontrolador no se requiere de ningún tipo de conocimiento de programación, pues su configuración es relativamente sencilla, con solo 3 push button o micro interruptores se pueden configurar diversos parámetros.

Con la ayuda de 3 display de 7 segmentos se puede saber la temperatura ademas de incluir un indicador luminoso cuando el modulo relevador es accionado.

Funciones y configuración del control

Como mencionamos el control digital de temperatura XH-W1209 consta de 3 botones los cuales están etiquetados con “SET” ,  “+” ,  “–”    respectivamente. Si se pulsa “SET”  durante mas de 5 segundos el control desplegara un menú con 7 opciones diferentes de configuración (“P0” , “P1” , “P2“ , “P3“ , “P4“ , “P5“ , “P6“ ). Si se pulsa “SET” durante un instante breve, los displays de 7 segmentos empezaran a parpadear y podremos ingresar el valor de temperatura en el cual queremos que se accione nuestro relevador.  Si se presionan los botones + – durante 5 segundos el control se reseteara y quedaran preestablecidos los valores por default.

Con los botones + y – podremos desplazarnos a cualquiera de las opciones que deseamos y con SET podremos habilitar el cambio del parámetro seleccionado. Si no movemos ningún botón durante 20 segundos el control automáticamente regresará a la pantalla principal donde solo desplegara la temperatura actual.

PO (Refrigeración/Calefacción). Con este parámetro  establecemos el modo de operación del controlador ya sea modo refrigeración (C) o modo calefacción (H).

P1 (Histéresis). En esta función definimos el rango en el que estará oscilando el relevador. Por ejemplo si el valor preestablecido es de 30°C y estamos en modo calefacción (H) y el valor en P1 es 1 entonces  el relevador se desactivara en 31°C (30 + 1). El relevador se activará de nuevo cuando la temperatura descienda de 30°C.

P2 (Limite superior). Establece el limite máximo de temperatura (120°C).

P3 (Limite inferior). Establece el limite mínimo de temperatura (-55°C).

P4 (Calibración). Con esta función podemos calibrar nuestro control para tener una mayor precisión de lo que se esta midiendo, permite hacer el ajuste en saltos de 0.1°C.

P5 (Retardo). Característica que le ordena al control generar un retardo de 0 – 10 minutos para que el relevador se desactive.

P6 (Alarma alta temperatura). Como su nombre lo indica arroja una alarma cuando el control llega a la temperatura que se estableció en P6 , se encuentra apagada (OFF) por default.

ESPECIFICACIONES

• Rango de control: -55 a 120°c
• Resolución: 0,1 °C
• Precisión de la medición: 0,1 °C
• Precisión de control: 0,1°C
• Histéresis: 0,1 °C
• Frecuencia de actualización: 0.5 S
• Voltaje de entrada: DC 12V
• Sensor: NTC (10K 0.5%)
• sensor a prueba de agua Humedad: 20% - 85% Tamaño: 48 x 40 mm

LA COMPRA INCLUYE

• 1 termostato Digital Programable W1209
• 1 Sensor de temperatura NTC metálico
